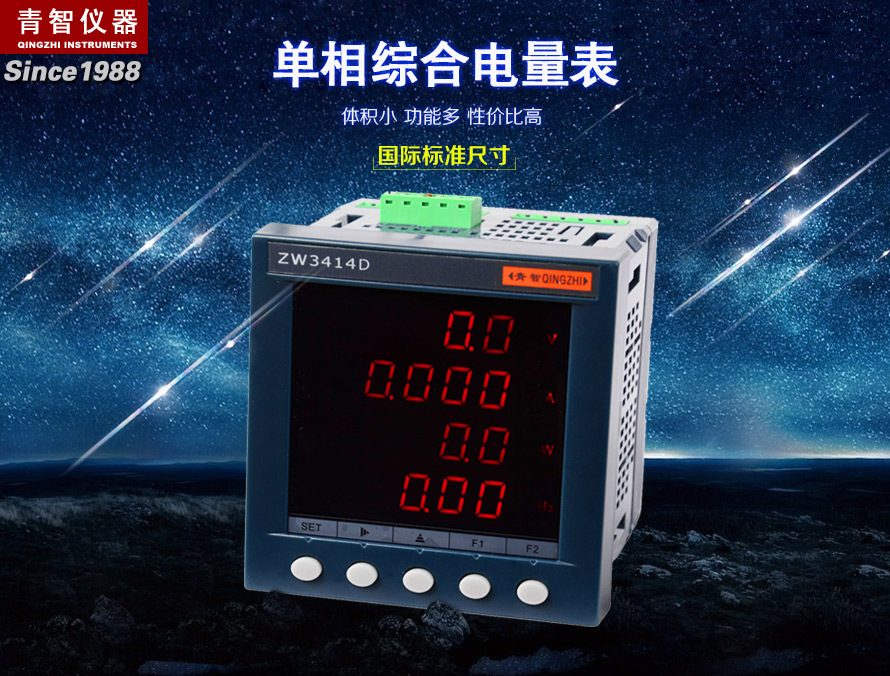

青島青智ZW3414D單相綜合電量表 多功能電表
青島青智ZW3414D單相綜合電量表 多功能電表?的測試對象為45～65 Hz交流或直流電壓、電流信號。產品符合《DB37/T557-2005數字式電參數測量(試)儀》。
青智ZW3414D單相綜合電量表 多功能電表?產品功能
- 真有效值電流、交流電流分量、直流電流分量測量
- 真有效值電壓、交流電壓分量、直流電壓分量測量
- 有功功率測量
- 功率因數測量
- 頻率測量
- 四象限有功、無功電能累積(ZW3414D僅有）
- 視在電能累積(ZW3414D僅有）
- 正反向電流直流分量的安時累計
- 接受標準電流互感器(CT)和電壓互感器(PT)輸入
- 可編程的具有延時功能的定值報警功能
- 可通過LED顯示屏輕松修改設置（具有密碼保護功能）
- 兩路繼電器輸出,可用于報警輸出,上限對應R1,下限對應R2；或用于上位機控制
- 符合Modbus -RTU協議帶光電隔離的RS-485通訊接口
- 具有擴展功能接口
ZW3414D? 主要技術參數
測 量 參 數 | 測量范圍 | 測 量 誤 差 | 分辨力 |
電 壓 | ZW3414D:AC/DC (10.0～500.0)V | ±(0.4%讀數+0.1%量程) | 0.1V |
ZW3415B:AC (10.0～500.0)V | |||
電 流 | ZW3414D:AC/DC (0.02～15)A | ±(0.4%讀數+0.1%量程) | 0.001A |
ZW3415B:AC (0.02～20)A | |||
有功功 率 | U*I*COSΦ | PF=1.0：±(0.4%讀數+0.1%量程) PF=0.5：±(0.8%讀數+0.2%量程) | 0.1W |
有功電 能 | 99999 MWh | 0.1Wh | |
無功功 率 | U*I*SINΦ | PF=0.0：±(0.8%讀數+0.2%量程) | 0.1Var |
無功電 能 | 99999 MVarh | 0.1Varh | |
視在功 率 | U*I | ±(0.4%讀數+0.1%量程) | 0.1VA |
視在電 能 | 99999 MVAh | 0.1Vah | |
安 時 | 99999999 Ah | 僅ZW3414D：±(0.4%讀數+0.1%量程) | 0.001Ah |
功率因 數 | 0.20～1.00 | ±0.02 | 0.001 注1 |
頻 率 | (45～65)Hz | ±0.05Hz | 0.01Hz注1 |
累積電 能 | 0～9999小時 59分鐘59秒 | ±1分鐘/24小時 | 1秒鐘 |
注1：僅ZW3414D: 電壓幅值高于10%量程；電流幅值高于1%量程；
ZW3414D 其它技術參數如下：
電壓輸入（每路） | |
輸入阻抗 | 2MΩ |
電流輸入（每路） | |
輸入阻抗 | <0.1Ω |
過載 | |
電壓/電流 | 120% |
繼電器輸出（2路） | |
觸點類型 | 每路一常開一常閉機械觸點 |
觸點容量 | 2A/250V AC |
串口 | |
類型 | 光電隔離RS-485 |
協議 | Modbus-RTU |
波特率 | 9600、19200、38400 bps |
工作環境 | |
溫度 | 0～40℃ |
濕度 | <75%RH |
大氣壓力 | 80～106 kPa |
工作電源 | |
供電電壓 | 85～265V AC 100～300V DC |
供電頻率 | 45～65Hz或 直流 |
整機功耗(帶擴展) | <10VA |
其它參數 | |
外形尺寸 | 96 X 96 X 100mm |
開口尺寸 | 92 X 92mm |
顯示更新 | 約3次/秒 |
轉換速率 | 約8000次/秒 |
