深圳知用 DP6000系列示波器差分探頭?
DP6000系列壓差分探頭是具有浮地測量功能的高壓差分探頭。其帶寬最高達到100MHz，滿足了大部分測試系統的需要；豐富的量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求；用戶可進入測試模式，調整偏置電壓，探頭長期使用后若出現失調現象，用戶可進入該模式，調整偏置，實現歸零；電子輕觸式按鍵，使得使用壽命更長；具有5MHz帶寬限制功能選擇，5MHz頻率帶寬滿足大部分開關電源中FETs的開關頻率的測量，并可以濾除更高頻率的噪聲和干擾；帶有聲光報警功能，且可手動關閉聲音報警功能，更具有人性化設計；USB供電接口，使用更加方便靈活；探頭配備標準的BNC輸出接口，可與任何廠家的示波器配合使用（要求示波器的輸入阻抗設置為1MΩ；當選擇50Ω時，衰減倍數會多衰減一倍），測量被測電路波形；自動保存功能，防止掉電后用戶重復操作。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號?？蓮V泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。
DP6000系列示波器差分探頭選型表
型號 | 最大輸入差動電壓 | 帶寬 | 衰減比 |
DP6070 | 700V | 70MHz | 10X/100X |
DP6150 | 1500V | 70MHz | 50X/500X |
DP6150A | 1500V | 100MHz | 50X/500X |
DP6280 | 2800V | 100MHz | 100X/1000X |
DP6700 | 7000V | 70MHz | 100X/1000X |
DP6700A | 7000V | 100MHz | 100X/1000X |
DP6000系列示波器差分探頭應用領域
■ 浮地電壓測量 ■ 變頻器 ■ 開關電源設計 ■ 焊接﹑電鍍電源 ■ 感應加熱﹑電磁爐 | ■ 電機驅動設計 ■ 電子鎮流器設計 ■ CRT顯示器設計 ■ 逆變﹑UPS電源 ■ 變頻家電 | ■ 電源轉換等相關設計 ■ 電工實驗 ■ 低壓電器試驗 ■ 電力電子和電力傳動實驗等 |
深圳知用 DP6000系列示波器差分探頭?主要技術參數
型 號 | DP6070 | DP6150(A) | DP6280 | DP6700(A) | ||||||
帶寬(-3dB) | 70MHz | DP6150 | 70MHz | 100MHz | DP6700 | 70MHz | ||||
DP6150A | 100MHz | DP6700A | 100MHz | |||||||
上升時間 | ≤5ns | DP6150 | ≤5ns | ≤3.5ns | DP6700 | ≤5ns | ||||
DP6150A | ≤3.5ns | DP6700A | ≤3.5ns | |||||||
精度 | ±2% | ±2% | ±2% | ±2% | ||||||
量程選擇(衰減比) | 10X/100X | 50X/500X | 100X/1000X | 100X/1000X | ||||||
最大差分測量電壓(DC + Peak AC) | 10X | ±70V | 50X | ±150V | 100X | ±280V | 100X | ±700V | ||
100X | ±700V | 500X | ±1500V | 1000X | ±2800V | 1000X | ±7000V | |||
共模電壓(DC+ Peak AC) | ±700V | ±1500V | ±2800V | ±7000V | ||||||

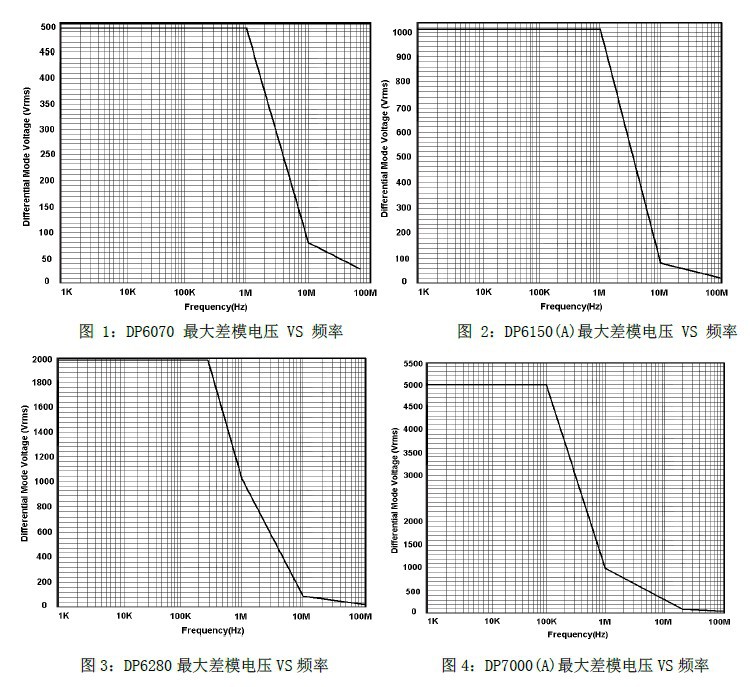

最大差模電壓VS頻率曲線 | 參考圖1 | 參考圖2 | 參考圖3 | 參考圖4 | ||||||
最大輸入對地電壓（Vrms） | 450V CATII 600V CATI | 600V CATIII 1000V CATII | 600V CATIII 1000V CATII | 1000V CATIII 2300V CATI | ||||||
輸入阻抗 | 單端對地 | 2.5MΩ | 5MΩ | 5MΩ | 20MΩ | |||||
兩輸入端 | 5MΩ | 10MΩ | 10MΩ | 40MΩ | ||||||
輸入電容 | 單端對地 | ＜4pF | ＜4pF | ＜4pF | ＜5pF | |||||
兩輸入端 | ＜2pF | ＜2pF | ＜2pF | ＜2.5pF | ||||||
CMRR | DC | ＞80dB | ＞80dB | ＞80dB | ＞80dB | |||||
100KHz | ＞60dB | ＞60dB | ＞60dB | ＞60dB | ||||||
1MHz | ＞50dB | ＞50dB | ＞50dB | ＞50dB | ||||||
噪聲(Vrms) | 10X | ＜20mV | 50X | ＜50mV | 100X | ＜100mV | 100X | ＜200mV | ||
100X | ＜120mV | 500X | ＜300mV | 1000X | ＜600mV | 1000X | ＜1.2V | |||
過載指示電壓閥值 | 10X | ≥70V | 50X | ≥150V | 100X | ≥280V | 100X | ≥700V | ||
100X | ≥700V | 500X | ≥1500V | 1000X | ≥2800V | 1000X | ≥7000V | |||
延時時間 | 探頭主機 | 約12ns | ||||||||
BNC線(1m) | 約5ns | |||||||||
帶寬限制(5MHz) | ≥-3dB@5MHz | |||||||||
過載指示燈(紅燈) | 有 | |||||||||
過載報警聲 | 有(可選擇關閉) | |||||||||
自動保存功能 | 有 | |||||||||
偏置可調功能 | 有（進入測試模式下調整） | |||||||||
終端負載要求 | ≥100KΩ | |||||||||
電源 | USB 5V/1A適配器 | |||||||||
安全符合標準 | EN61010-1:2010 | |||||||||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | |||||||||
DP6280 其他技術規格
型 號 | 參 數 | |
差分輸入線 | 約24cm | |
輸入延長線(CK-301) | 約1m | |
BNC輸出線(CK-310) | 約1m | |
鱷魚夾(CK-261) | 約85*40*17mm | |
鱷魚夾(CK-262) | 約106*43*16mm | |
活塞探夾(CK-281) | 約152*50*13mm | |
測試勾(CK-284) | 約121*23*23mm | |
工作溫度 | 0℃～50℃ | |
存儲溫度 | -30℃～70℃ | |
工作濕度 | ≤85%RH | |
存儲濕度 | ≤90%RH | |
工作海拔高度 | 3000m | |
存儲海拔高度 | 12000m | |
探頭重量 | DP6070 | 約216g |
DP6150(A) | 約216g | |
DP6280 | 約216g | |
DP6700(A) | 約228g | |

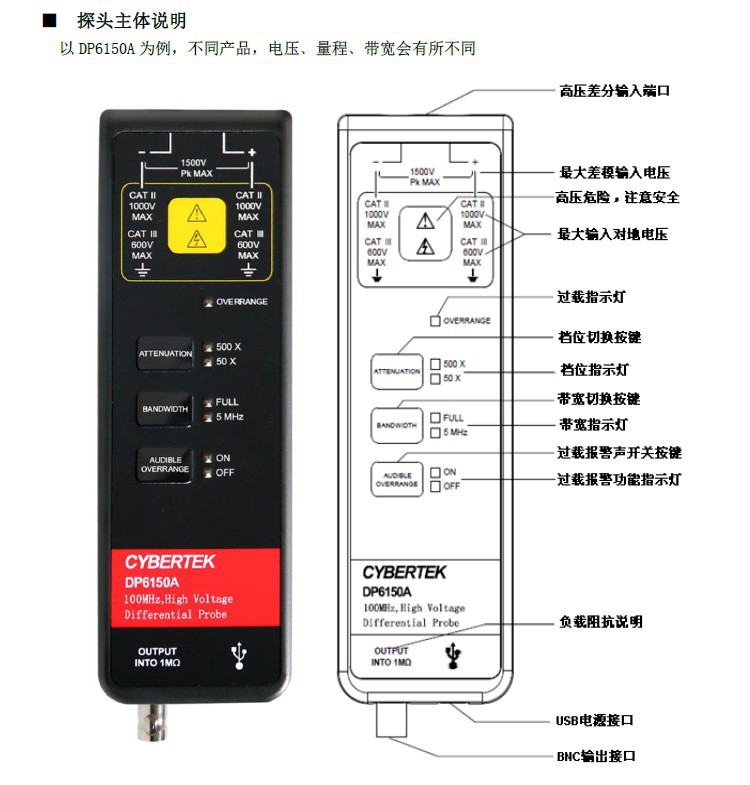

DP6015A 產品細節
DP6000系列示波器差分探頭訂購信息
名 稱 | DP6070 | DP6150(A) | DP6280 | DP6700(A) |
電壓探頭本體 | 1個 | 1個 | 1個 | 1個 |
USB 5V/1A適配器(CK-605) | 1個 | 1個 | 1個 | 1個 |
鱷魚夾(CK-261) | 1對 | 1對 | 1對 | -- |
鱷魚夾(CK-262) | -- | -- | -- | 1對 |
絕緣活塞探夾(CK-281) | 1對 | 1對 | 1對 | 1對 |
測試勾(CK-284) | 1對 | 1對 | 1對 | 1對 |
輸入延長線(CK-301) | 1對 | 1對 | 1對 | 1對 |
BNC輸出線(CK-310) | 1根 | 1根 | 1根 | 1根 |
USB連接線(AM-BM，1.5米) | 1根 | 1根 | 1根 | 1根 |
高檔工具箱 | 1個 | 1個 | 1個 | 1個 |
說明書 | 1本 | 1本 | 1本 | 1本 |
保修卡 | 1個 | 1個 | 1個 | 1個 |
檢測報告 | 1份 | 1份 | 1份 | 1份 |
注：以上表格中“--”表示非該型號的配件

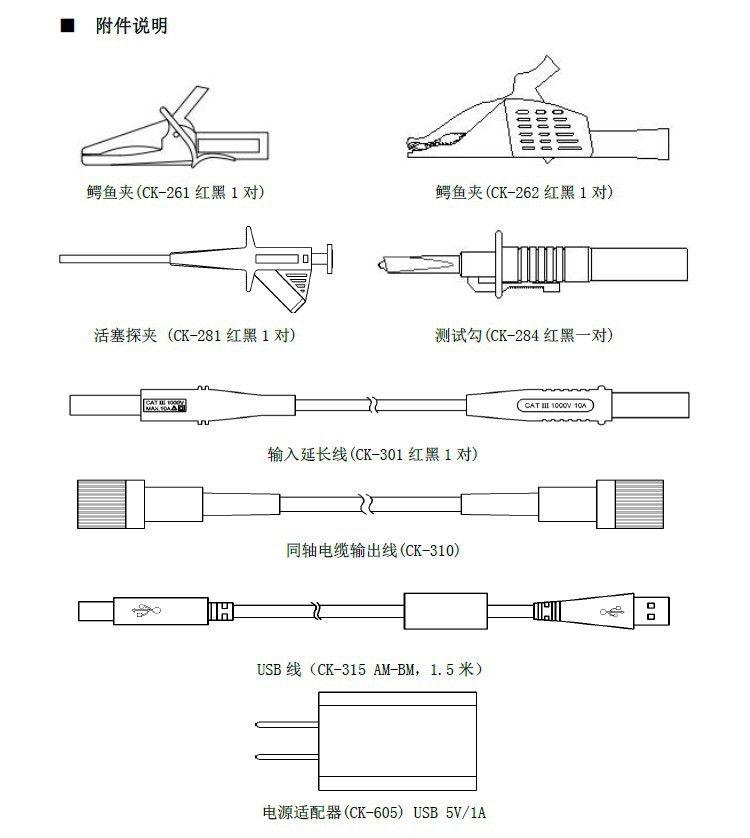

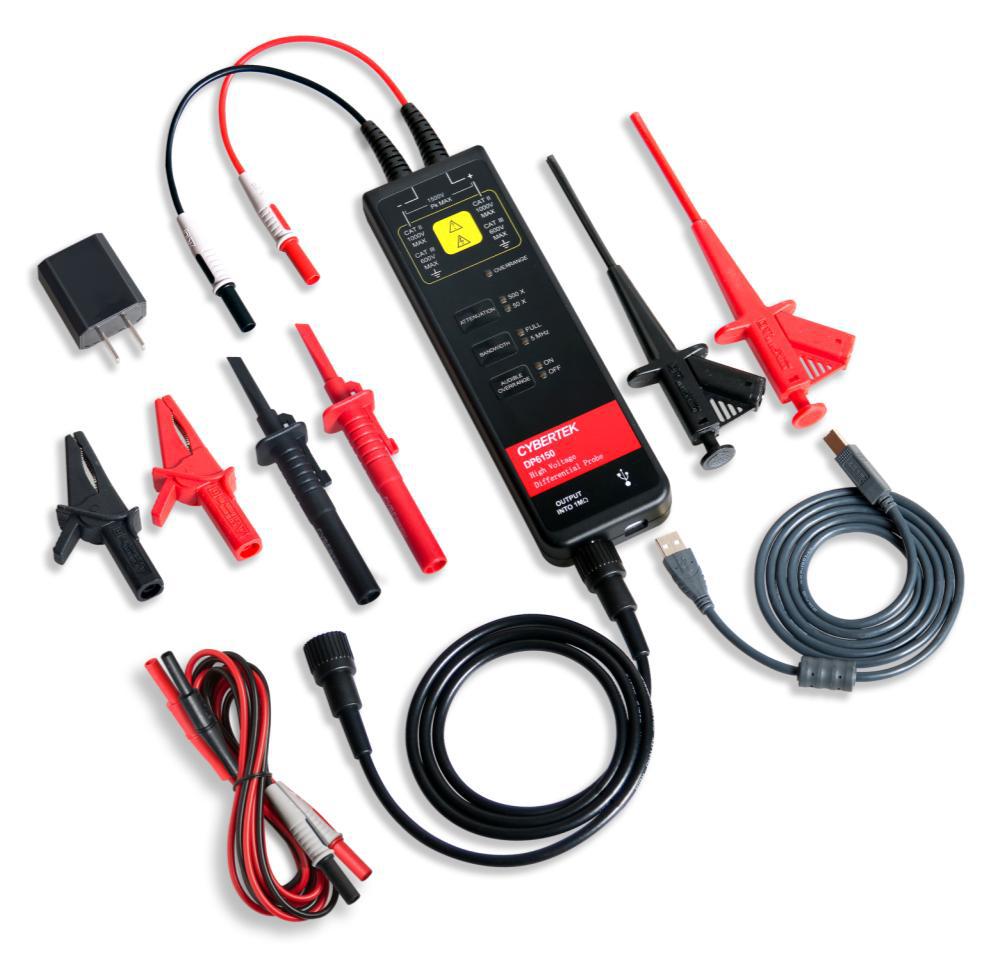

產品標配附件說明
型號 | DP6070 | DP6150(A) | DP6280 | DP6700(A) |
鱷魚夾(CK-261) | CATIII 1000V CATIV 600V | -- | ||
鱷魚夾(CK-262) | -- | CATIII 1000V CATIV 600V | ||
活塞探夾(CK-281) | CATIII 1000V | |||
測試勾(CK-284) | CATII 1000V | |||
輸入延長線(CK-301) | CATIII 1000V | |||
同軸電纜輸出線(CK-310) | 雙端BNC接口同軸線長度1m | |||
USB線（CK-315） | AM-BM，1.5米 | |||
電源適配器(CK-605) | USB 5V/1A | |||
