深圳知用 DF6800 偏移校準夾具?

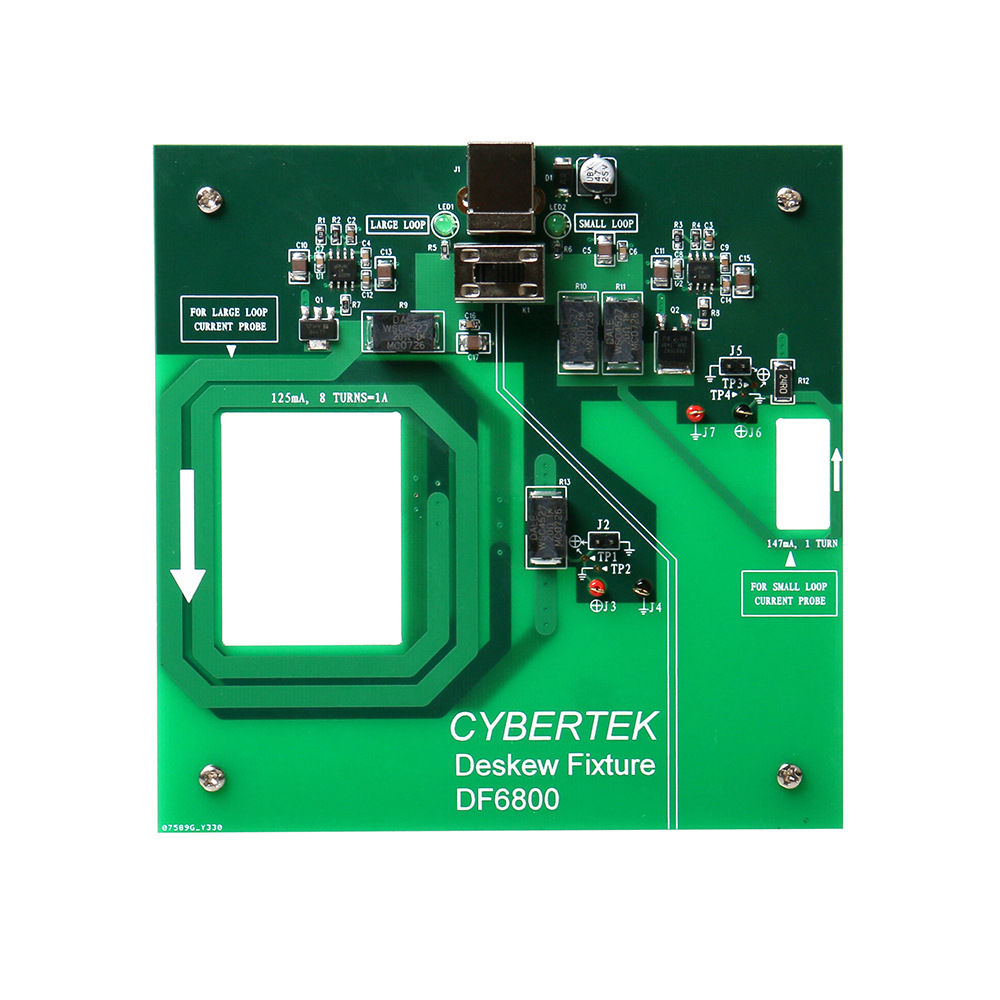

DF6800 偏移校準夾具產品概述
DF6800偏移校準夾具主要用于電壓探頭和電流探頭的偏移校準。要想進行精確的功率測量，必須保證電壓和電流探頭的時間延遲**。當使用不同類型的探頭，如電壓探頭和電流探頭時，在探頭組之間會存在小的傳輸延遲差。該差值由各探頭的*的內部電路和電纜長度產生。該傳輸延遲差被稱為‘skew'，會導致計算開關損耗或測量時間時產生誤差。在開關電源的高速開關動作中，工程師往往需要以納秒為單位測量控制信號的時間。DF6800偏移校正夾具使您可以使用同一脈沖信號驅動電壓和電流探頭，同步電壓源和電流源的時間，測量不同探頭間的延時差，通過示波器通道間的延時補償，準確地進行功率分析。
深圳知用 DF6800 偏移校準夾具 技術參數
參 數 | SMALL LOOP | LARGE LOOP | |
方波頻率 | 22kHz | ||
上升時間 | 電壓信號 | 85ns | 335ns |
電流信號 | 85ns | 445ns | |
電壓方波信號幅度 | 3.5V | 2.5V | |
電流方波信號幅度 | 147mA | 1A | |
供電電源 | USB 5V/1A | ||
機械規格 | |||
產品尺寸（長*寬*高） | 125*125*22mm | ||
小電流鉗口尺寸（長*寬） | 20*9.5mm | ||
大電流鉗口尺寸（長*寬） | 42*32mm | ||
產品重量（本體凈重) | 60G | ||
環境特性 | |||
工作溫度 | –10?8?3C to +55?8?3C | ||
存儲溫度 | –20?8?3C to +60?8?3C | ||
工作濕度 | 95% RH at 40?8?3C for 24 hr | ||
存儲濕度 | 90% RH at 65?8?3C for 24 hr | ||
工作高度 | 4,570 m (15,000 ft) | ||
存儲高度 | 15,244 m (50,000 ft) | ||
室內使用 | 僅室內使用 | ||
