深圳知用 CTA200 高精度電流互感器?
CTA200 高精度電流互感器 產品概述
CTA系列是一款能夠同時測量直流和交流的超高精度互感器。電流范圍從60A到1000A；精度高達0.03%；帶寬最大達到800kHz。利用磁通門技術實現高精度測量，*的線性特性，極低的直流偏移，低溫漂特性，低插入損耗，強抗干擾性能，低噪聲等特點，非常適合高精度高穩定性的電流測量，廣泛應用于工業，醫療，實驗室等場合。

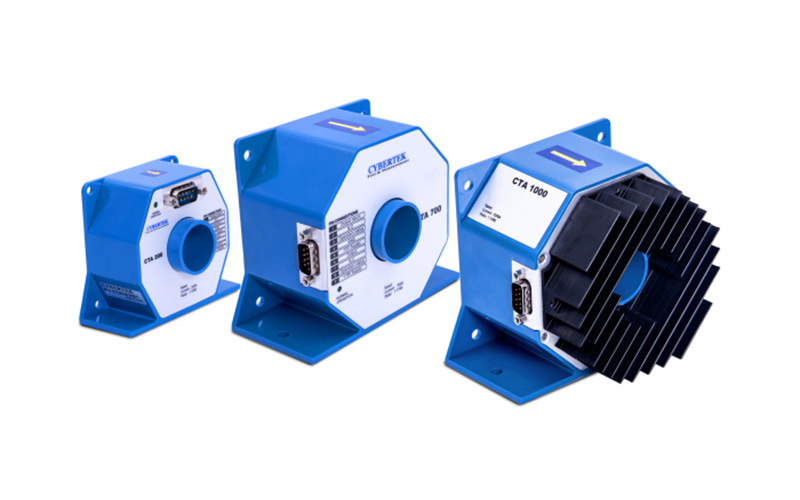

CTA系列互感器包括CTA60(60A)，CTA200(200A)，CTA700(700A)，CTA1000(1000A)。CTA60 和CTA200 測量孔徑為26mm；CTA700和CTA1000測量孔徑為30mm。標準的9 pin D-Sub male接口；工作狀態LED指示功能；使用方便，安全可靠。
深圳知用 CTA200 高精度電流互感器? 技術參數
型 號 | CTA200 | ||
最大測量連續直流電流IPN DC | 200A | ||
最大測量連續有效值電流IPN | 141A | ||
測量電流范圍IPM | ±200A | ||
電流傳輸比KN | 1:1000 | ||
輸出電流IS | ±200mA | ||
精度(DC,50/60Hz正弦波) | ≤±(讀數的0.03%+30uA) | ||
帶寬(±3dB) BW | 500kHz | ||
負載電阻RM（在整個測量電流，溫度，工作電壓范圍內） | RM min | RM max | |
0 | 30Ω | ||
參考圖1 | |||
最大過載能力＠單個脈沖100ms | ±1000A | ||
供電電壓 | ±15V(±5%) | ||
供電電流 | ≤80mA+IS | ||
額定工作電壓 | Basic insulation | 2000V | |
Beinforced insulation | 600V | ||
最大測量孔徑 | 26mm | ||
二次接口 | D-Sub-9Pin | ||
固定螺絲和緊固扭矩 | M4不銹鋼螺絲*4；2.8Nm | ||
